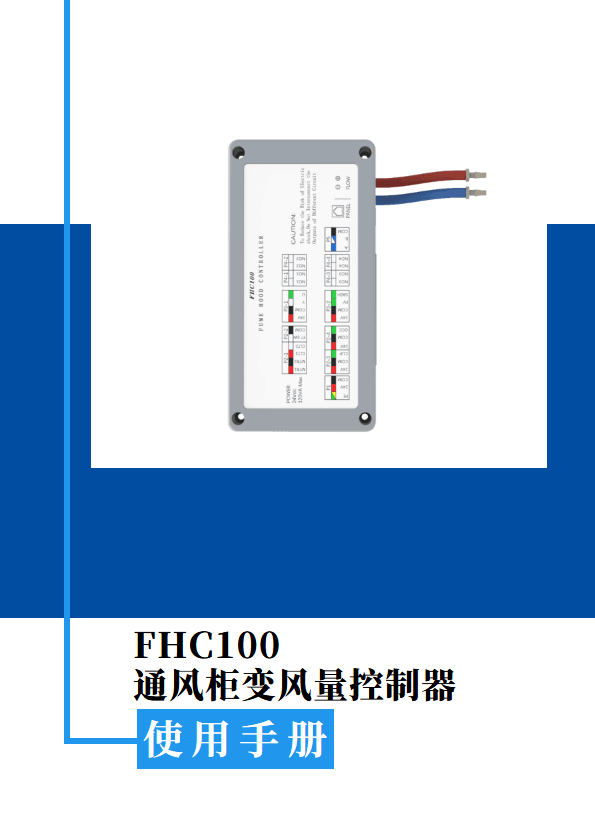

使用手册
FHC100 通风柜变风量控制器
FHC100
通风柜变风量控制器
概述：
FHC100是用于控制通风柜面风速的专用控制器。通过监视通风柜的面风速变化或者通风柜视窗位移传感器的开度，快速调节风阀的开度，达到控制面风速的目的。内置自动门电机控制器，可以设定自动门开关的速度。有多种工作模式设定，可以满足客户的不同需求。
FHC100为实验室工作人员提供最大的安全保护。当设定排风量低于安全值，系统开启内置声光报警。适合各种类型的实验通风柜和排风设备。
特点：
- DC 24V供电
- 内置风量传感器，可以精确测量流经风阀的空气流量。
- 1个电阻型模拟输入端口，用于精确测量通风柜视窗开度
- 1个0~10V的模拟输入端口，用于面风速传感器的监视
- 1个0~10V的模拟输出端口，用于控制快速风阀执行器
- 内置自动门控制器，可以精准控制自动门位置。
- 自动门移动速度可以设定
- 支持人员探测器
- 支持防夹红外传感器
- 支持脚踏开关
- 4个继电器输出端口，用于排风机控制、排风量过低输出、照明控制
- 独立的控制面板通信端口，采用RJ12接口。
- 面风速闭环控制，响应时间小于1秒， 面风速稳定时间小于2秒
- 支持Modbus RTU或BACnet MS/TP，组网运行。
- 适合各式实验室通风柜。
输入/输出端口：
通信端口：
2个EIA-485串口：
a）支持BACnet MS/TP或Modbus RTU
b）RJ12接口，是连接通风柜面板专用。
接线图：
1.数字输入端口 x3
用于接脚踏开关、人员感知传感器、自动门防夹报警
2.数字输出端口 x5
排风机启停、密闭阀开关、视窗电机离合器、通风柜照明、外置声光报警器
3.模拟输入端口 x3
用于接面风速传感器、风阀执行器反馈信号、视窗位移传感器
4.模拟输出端口 x2
用于接视窗电机、风阀执行器
