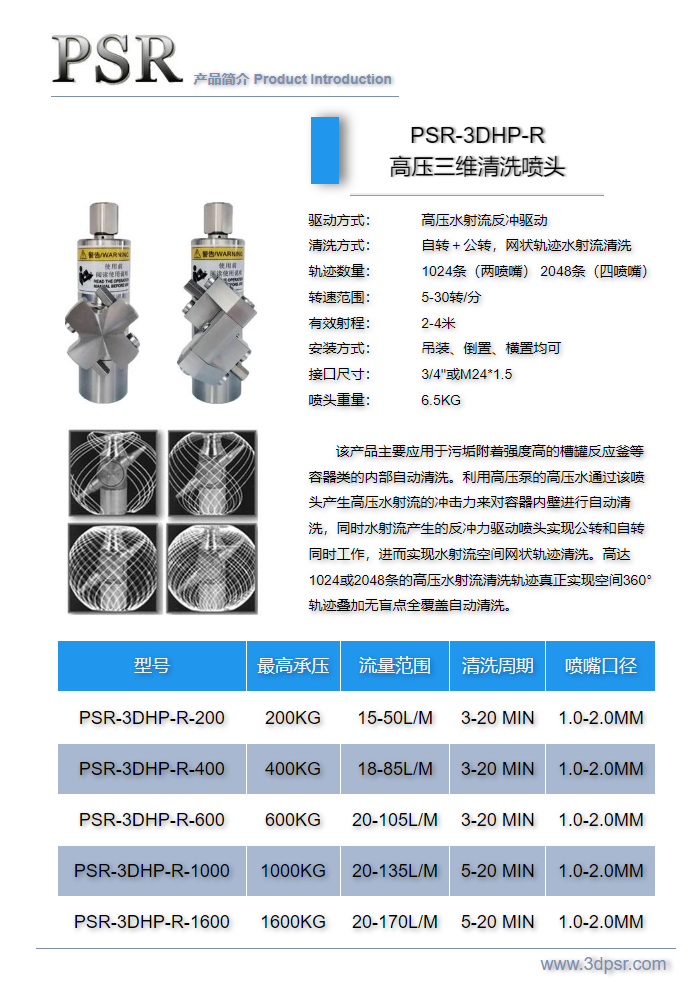

产品简介 Product Introduction
PSR-3DHP
高压三维清洗喷头
驱动方式： 高压水射流反冲驱动清洗方式： 自转＋公转，网状轨迹水射流清洗轨迹数量： 1024条清洗轨迹转速范围： 5-30转/分（可调流量模块可调）有效射程： 2-4米安装方式： 吊装、倒置、横置均可喷头重量： 7.5KG
流量模块： 固定流量模块或可调流量模块
该产品主要应用于污垢附着强度高的槽罐反应釜等容器类的内部自动清洗。利用高压泵的高压水通过该喷头产生高压水射流的冲击力来对容器内壁进行自动清洗，同时水射流产生的反冲力驱动喷头实现公转和自转同时工作，进而实现水射流空间网状轨迹清洗。高达1024条的高压水射流清洗轨迹真正实现空间360°轨迹叠加无盲点全覆盖自动清洗。
型号 |
接口尺寸 |
最高承压 |
流量范围 |
喷嘴口径 |
PSR-3DHP-500 |
1/2'' |
500KG |
15-70L/M |
1.0-4.0MM |
PSR-3DHP-700 |
1/2'' |
700KG |
15-80L/M |
1.0-4.0MM |
PSR-3DHP-900 |
1/2'' |
900KG |
15-100L/M |
1.0-4.0MM |
PSR-3DHP-1200 |
1/2''/M24*1.5 |
1200KG |
15-120L/M |
1.0-3.0MM |
PSR-3DHP-1400 |
1/2''/M24*1.5 |
1400KG |
15-160L/M |
1.0-3.0MM |
PSR-3DHP-1600 |
1/2''/M24*1.5 |
1600KG |
15-180L/M |
1.0-3.0MM |
www.3dpsr.com
产品简介 Product Introduction
外形尺寸
Overall Dimension
- 直径： 66 MM
- 高度： 251 MM
- 中心通过口径： 158 MM
- 偏置通过口径： 115 MM
- 接口尺寸： 1/2''
- 喷嘴接口： M12*1.5
www.3dpsr.com
特殊型号
Special Model
| -D(坚固耐用型） | 内部传动结构配件采用表面硬化，更加坚固耐用 |
| -OT(油罐专用型) | 密封配件耐油，耐泥沙特点，适用于油罐清洗 |
| -L(喷嘴加长型） | 针对于远距离清洗，加长喷嘴,标准长度500MM |
| -HT(高温型） | 密封耐高温，适用于温度高于85℃的使用工况 |
| -T(耐有机溶剂型) | 采用耐有机溶剂的密封，适用于有机溶剂的工况 |
| -A(耐碱型） | 采用耐强碱的密封配件，适用于有强碱的清洗工况 |
| -CA（防撞型） | 增加了防撞护板设计，适用于容易发生碰撞的工况 |
| -R(自动回位型） | 喷头工作完毕以后，喷杆自动回位到竖直状态 |
| -AM（可调流量模块） | 加装可调流量模块可以实现喷头转速无极调速 |
型号举例：PSR-3DHP-500-D
产品简介 Product Introduction
www.3dpsr.com
特有技术
Unique Technology
- 特有的泄压密封技术，防止瞬间水锤效应。
- 脉动压力缓冲技术，防止密封发生疲劳损坏。
- 特有的离合式摩擦传动机构，对喷头有效的过载保护。
- 特有的流线型整流集束喷嘴设计，确保水射流远距离有效打击力
- 低扭矩的限速结构，确保喷头转动顺畅，防止卡死不转。
- 特有的齿轮回位结构，确保喷嘴自动竖直回位，方便长喷嘴通过罐口。
- 细分的齿轮分度，高达1024条清洗轨迹，实现轨迹叠加无盲点清洗。
压力流量表
Pressure Flow Meter
| 喷嘴口径 | 流量（L/M） | ||||
| 200BAR | 500BAR | 750BAR | 1000BAR | 1500BAR | |
| 1.0 | 6.93 | 10.9 | 13.293 | 15.287 | 18.574 |
| 1.5 | 15.61 | 24.56 | 29.95 | 34.44 | 41.85 |
| 2 | 27.76 | 43.66 | 53.25 | 61.23 | 74.4 |
| 2.5 | 46.3 | 72.83 | 88.82 | 102.13 | 124.1 |
| 3.0 | 66.67 | 104.87 | 127.9 | 147.07 | 178.71 |
| 3.5 | 92.03 | 145.52 | 178.22 | 2205.8 | 252.05 |
| 4.0 | 120.21 | 190.07 | 232.78 | 268.8 | 392.21 |
